Detailní popis produktu

Estia HI-POWER

• Nejúspornější středněteplotní TČ na trhu (SCOP) HIGH POWER
• Určeno pro systémy s radiátory, nejen podlahové topení
• Provoz kompresoru TČ až do -25°C
• Teplota topné vody až +60°C
• Garantovaný topný výkon do -15°C, provoz TČ do -25°C
• Ohřev vany venkovní jednotky (součást dodávky)
• Autonomní regulace topení pro celý dům
• Řízení dalších zdrojů tepla (kotel, biomasa…)
• Nepotřebuje další regulaci, rozvaděče a podobně!
• Plně integrované řízení elektrického topení
• Přesné zadání ekvitermních topných křivek
• Elektrické patrony jako záložní topení

Vysvětlivky:

Tepelná čerpadla se oprávněně řadí mezi nejúspornější zdroje vytápění a jsou bezesporu technologií současnosti i budoucnosti.
Tepelná čerpadla vzduch-voda zároveň patří mezi obnovitelné zdroje energie a tím výrazně přispívají k ochraně životního prostředí. Díky výrazně nižší spotřebě energie výrazně šetří Vaši peněženku.

Hledáte nezávislost na stoupajících cenách paliv?
Potřebujete ekologický, úsporný zdroj tepla?
Požaduje úsporné zařízení?
Hledáte moderní zdroj vytápění pro starší i nový dům?

Co přináší Toshiba tepelné čerpadlo?

• technologii šetrnou k životnímu prostředí
• velké provozní úspory energie
• vysokou uživatelskou flexibilitu
• komfortní provoz topení a chlazení
• jednoduchou a přehlednou montáž/údržbu

ESTIA tepelné čerpadlo = správná volba

Zařízení Toshiba Estia - tepelné čerpadlo vzduch – voda, je ideálním řešením pro naprostou většinu aplikací tepelných čerpadel a objektů.

Kde se používají

• vlastní regulační systém
• ovládání všechny součásti topného systému
• včetně ohřevu TUV, a jiných zdrojů energie (kotle)
• bez dalších regulačních komponent
• bez rozvaděče měření a regulace

Výhody

• neuvěřitelně vysoká účinnost provozu
• velmi nízká spotřeba
• jednoduchá a přehledná koncepce
• špičkové technické parametry
• špičková zařízení ve svém oboru

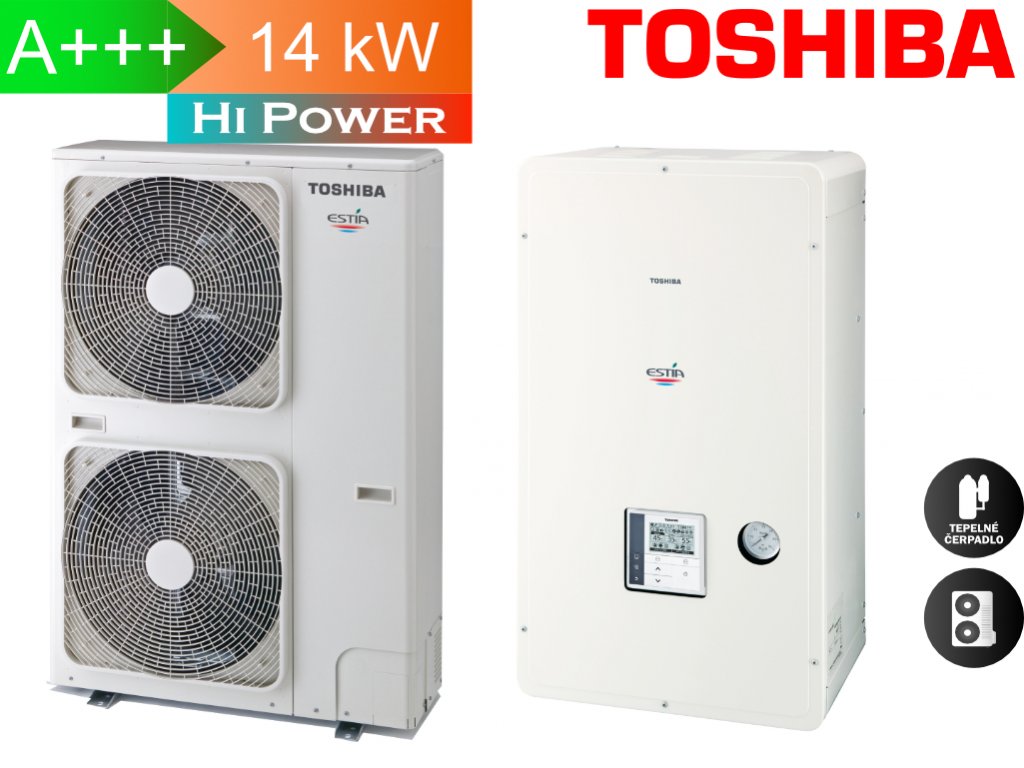

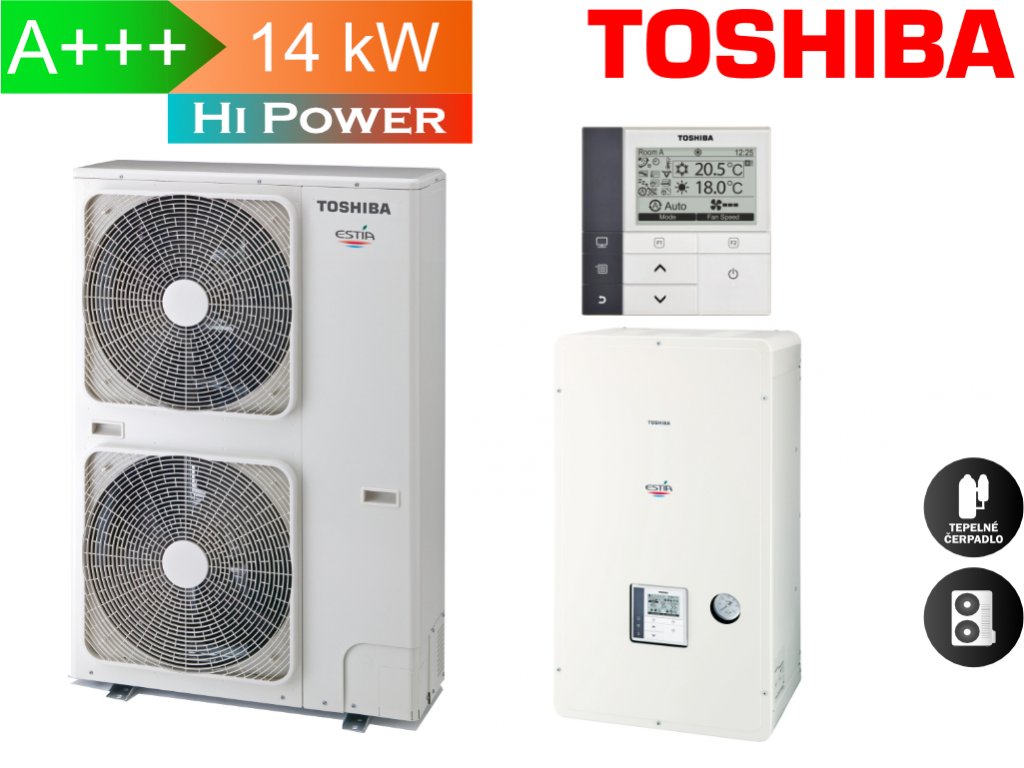

Tepelné čerpadlo ESTIA vzduch - voda je koncipováno jako split systém a skládá se z venkovní jednotky (kompresorové části) a vnitřní jednotky (Hydro-boxu). K Hydro-boxu jsou pak připojeny všechny další potřebné části topného systému (např. zásobník teplé užitkové vody, radiátory, podlahové topení atd.).

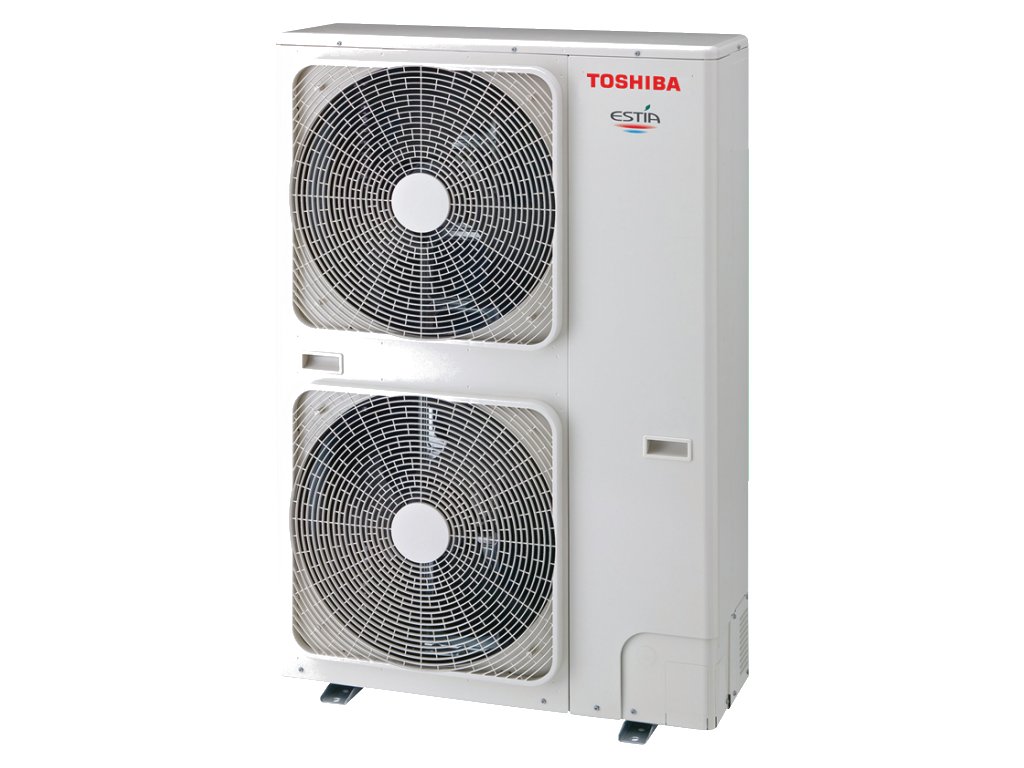

Úkolem venkovní jednotky je získat tepelnou energii z okolního vzduchu a předat ji pomocí chladicího okruhu do Hydro-boxu. Venkovní jednotky TOSHIBA se vyznačují velmi tichým provozem, plně frekvenčním řízením výkonu a kompresorem TWIN- rotary s extrémně nízkými vibracemi. Využití invertoru řízeného IPDU mikroprocesorem přináší extrémně vysokou účinnost zařízení.

Hydrobox je vnitřní jednotkou sestavy tepelného čerpadla. Přes Hydrobox se předává energie získaná venkovní jednotkou přes deskový výměník do topné vody. Na výstupu je možné dosáhnout teploty vody až 60 °C a topit tak do topného systému nebo do zásobníku TUV.

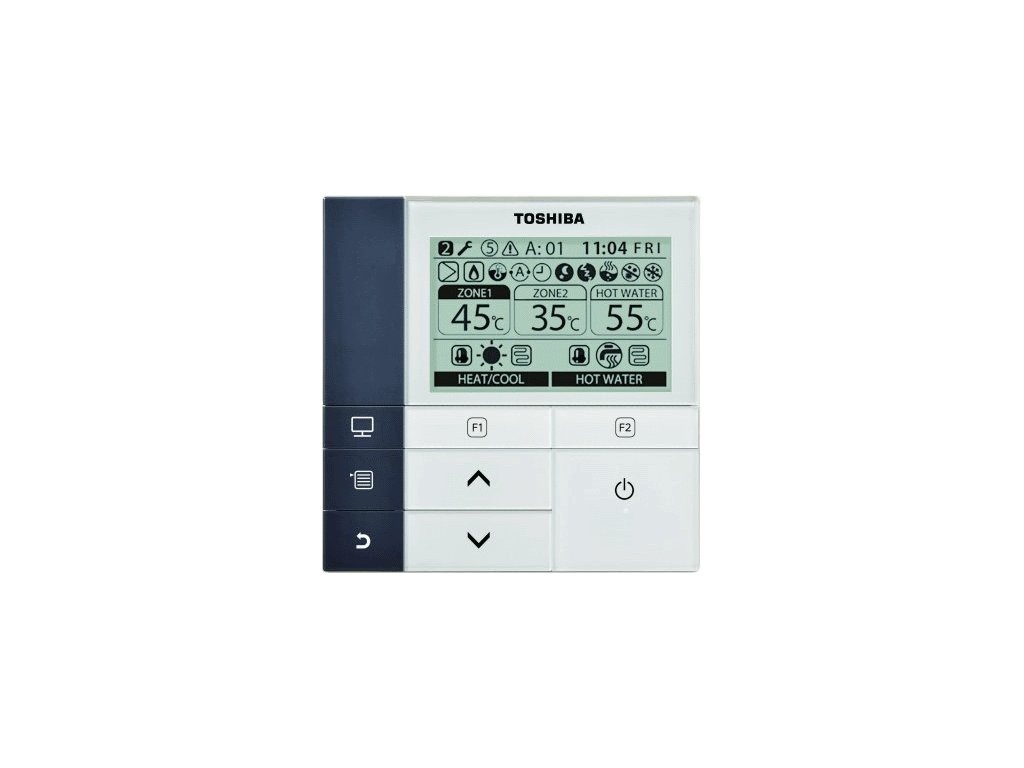

Součástí hydroboxu je základní ovladač, který je v něm integrován a řídí veškeré funkce tepelného čerpadla.

• nastavení režimu provozu: topení, ohřev TUV, chlazení
• řízení dvou teplotních zón a ohřevu TUV
• noční provozní útlum
• proti-mrazová ochrana/ prázdninový provoz
• rychlý ohřev teplé užitkové vody
• ochrana proti bakterii Legionella
• týdenní časovač provozu
• programování a nastavení, např. průběh ekvitermní křivky, testovací provoz atd.

Vzorová schémata

Tepelná čerpadla se stávají součástí celého topného systému a proto zasahují do více technických oborů. Nízkoteplotní topné systémy s tepelnými čerpadly mají však mnoho odlišností oproti klasickým vysokoteplotním topným systémům pracujících při vyšších teplotách (plynové kotle, elektrokotle, radiátory, atd.).

ESTIA přináší široké možnosti instalace a nabízí velmi rozmanité provedení zapojení, jejichž regulaci je schopna zajistit plně sama, bez nutnosti dalších prvků regulace a měření. Schémata zahrnují principy instalace a obsahují základní řídící prvky, které není nutné použít, pokud není instalována příslušná část systému (např. ohřev TUV a 3-cestný přepínací ventil).

1. 3-cestný ventil pro přepínání TOPENÍ / OHŘEV TUV
2. Bypass topného systému pokud jsou termostatické a regulační prvky uzavřeny (zachování průtoku)
3. Ruční regulační ventil průtoku pro ohřev TUV
4. 2-cestný ventil pro uzavření části systému při chlazení (do radiátoru a podlahy nesmí chlazená voda)
5. 3-cestný regulační ventil pro regulaci teploty pro podlahové topení
6. zpětné klapky (pro zabránění šíření tepla hlavně v letních měsících)

Topení: pouze podlahové vytápění

• často při instalacích do novostaveb, jedna teplotní úroveň v systému
• ideální využití vlastnosti TČ

Ohřev TUV: kompletní instalace
 (nemusí být použit není-li třeba)

Topení: radiátory, fancoily (pro chlazení)

• nové instalace nebo výměny stávajících zdrojů tepla za tepelná čerpadla
• fancoilové jednotky též pro použití chlazení
  (ventil pro odstavení radiátorů od studené vody)
• pozor na dimenzování radiátorů - teplota 55°C
• jedná se o využití jednoho teplotního okruhu

Ohřev TUV: kompletní instalace
(nemusí být použit není-li třeba)

Topení:
1. radiátory, fancoily (pro chlazení)
2. podlahové topení

• nové instalace nebo výměny stávajících zdrojů tepla za tepelná čerpadla
• fancoilové jednotky též pro použití chlazení
  (ventil pro odstavení radiátorů od studené vody)
• pozor na dimenzování radiátorů - teplota 55°C
• jedná se o využití dvou teplotních okruhů (zóny)

Ohřev TUV: kompletní instalace (nemusí být použit není-li třeba)

Topení:
1. radiátory, fancoily (pro chlazení)
2. podlahové topení + průtočný zásobník
(není akumulace, jen zvětšující objem systému)

• fancoilové jednotky též pro použití chlazení
  (ventil pro odstavení radiátorů od studené vody)
• pozor na dimenzování radiátorů - teplota 55°C
• jedná se o využití dvou teplotních okruhů (zóny)

Ohřev TUV: kompletní instalace (nemusí být použit není-li třeba)

Topení:
1. radiátory
2. podlahové topení
+ stávající kotel (jiný zdroj tepla)
- při nízkých teplotách se sepne kotel na vyšší topnou teplotu (např. při málo dimenzovaných radiátorech)
- využití dvou teplotních okruhů (zóny)
- řízení plynového nebo elektrokotle

Ohřev TUV: kompletní instalace
(nemusí být použit není-li třeba)

Topení:
1. radiátory, , fancoily (pro chlazení)
2. podlahové topení
- pozor na dimenzování radiátorů teplota 55°C
- využití dvou teplotních okruhů (zóny)
- řízení plynového nebo elektrokotle

Ohřev TUV:
+ solární ohřev TUV (akumulace energie)
- možno použít samostatný solární ohřev a nebo kombinovaný zásobník s oddělenými prostory pro TČ a solární ohřev (ne jeden společný zásobník!)

Topení:
1. radiátory, fancoily (pro chlazení)
2. podlahové topení
+plynový kotel nebo elektrokotel
+ akumulační nádrž topného systému
(za ohřevem TUV)
- pozor na dimenzování radiátorů - teplota 55°C
- využití dvou teplotních okruhů (zóny)
- řízení plynového nebo elektrokotle

Ohřev TUV: kompletní instalace (nemusí být použit není-li třeba)

Topení:
1. radiátory, fancoily (pro chlazení)
2. podlahové topení
+plynový kotel nebo elektrokotel
+ akumulační nádrž topného systému
(před ohřevem TUV)
- pozor na dimenzování radiátorů - teplota 55°C
- využití dvou teplotních okruhů (zóny)
- řízení plynového nebo elektrokotle

Ohřev TUV: kompletní instalace (nemusí být použit není-li třeba)
